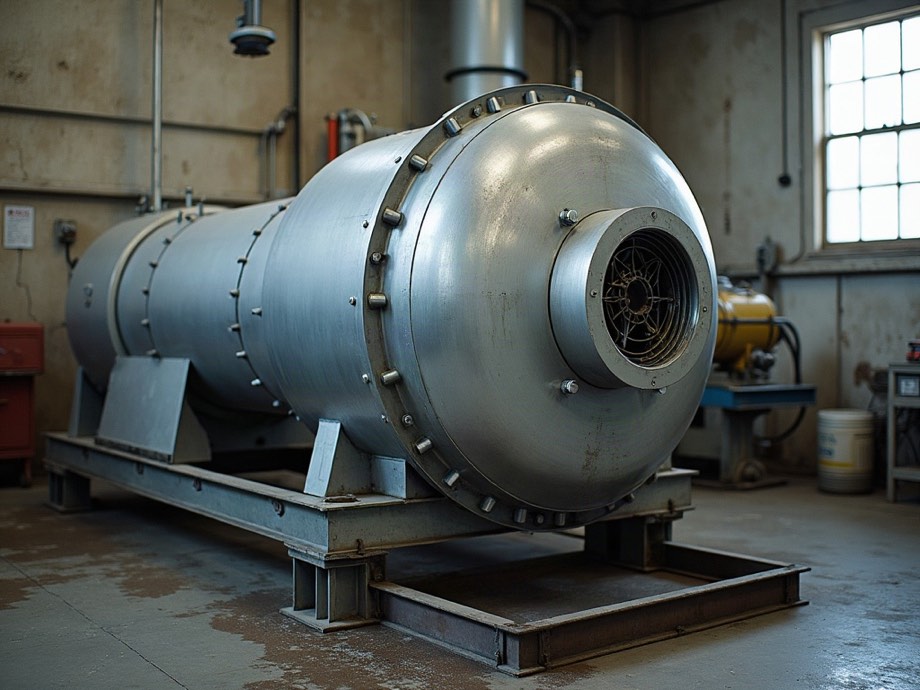

Seitenkanalverdichter als Antrieb der Absaugung

In Absauganlagen sitzt am Ende der Leitung ein Gebläse, und die Bauart dieses Gebläses entscheidet darüber, ob die Anlage an langen Rohrwegen und dichten Filtern noch zieht. Der Seitenkanalverdichter ist die Bauart für genau diesen Fall: viel Unterdruck, moderate Luftmenge, ölfreie Förderung und ein Laufrad, das die Luft nicht berührt. Wo ein Radialventilator bei steigendem Widerstand einbricht, arbeitet er weiter, und das macht ihn zum Antrieb vieler fest eingebauter Entstaubungen.

Was macht ein Seitenkanalverdichter in einer Absauganlage?

Er erzeugt den Unterdruck, der die staubbeladene Luft durch Erfassung, Rohrnetz und Filter zieht. Das Laufrad sitzt direkt auf der Motorwelle und schleudert die Luft in einen seitlich umlaufenden Kanal. Von dort wird sie wieder in die nächste Schaufelkammer gedrückt, und das viele Male je Umlauf.

Aus dieser Mehrfachbeschleunigung stammt der hohe Druckaufbau bei kleiner Baugröße. Das Laufrad läuft berührungsfrei im Gehäuse, ohne Schmierung im Luftstrom und ohne Dichtung am Förderraum. Die geförderte Luft bleibt damit ölfrei, was den Verdichter dort brauchbar macht, wo die Abluft in einen Arbeitsraum zurückgeht oder das abgeschiedene Material Produkt bleibt.

Drehzahl und Druck stehen am Typenschild. Bei direktem Netzbetrieb mit 50 Hertz dreht die Welle mit rund 2900 Umdrehungen je Minute, je nach Polzahl plus minus 50. Der Verdichter kennt keinen Riemen und keinen Nachlauf, er hängt mechanisch unmittelbar am Motor.

Wie weit dieser Druckaufbau trägt, zeigt sich erst im Vergleich mit der Bauart, die in Werkstätten häufiger verbaut ist.

Wodurch unterscheidet sich der Seitenkanalverdichter vom Radialventilator?

Der Radialventilator bewegt viel Luft bei wenig Druck, der Seitenkanalverdichter wenig Luft bei viel Druck. Der Ventilator beschleunigt die Luft einmal im Laufrad, der Verdichter vielfach im umlaufenden Seitenkanal. Daraus ergeben sich zwei völlig verschiedene Kennlinien und zwei verschiedene Einsatzbereiche.

Die Unterschiede ordnen sich an wenigen Punkten:

Entscheidend für die Planung ist der Einbauort. Ein Seitenkanalverdichter gehört auf die Reinluftseite, weil sein engspaltiges Laufrad gegen Span und grobe Partikel empfindlich ist. Die passende Bauart ergibt sich damit aus dem Luftweg und nicht aus der Motorleistung.

Hinter dieser Unterscheidung steht das Kennwertpaar, das in Datenblättern am häufigsten verwechselt wird.

Warum zählt beim Verdichter der Unterdruck mehr als der Volumenstrom?

Weil der Unterdruck darüber entscheidet, ob die Luft überhaupt durch Rohr und Filter kommt. Der Volumenstrom sagt, wie viel Luft bei freier Ansaugung bewegt wird, also im Zustand ohne Anlage. Im Betrieb zieht die Anlage jedoch gegen Widerstand, und dieser Widerstand frisst den Volumenstrom auf.

Die Kennlinie zeigt beides zusammen. Nach Herstellerangabe erreicht eine einstufige Baureihe rund 250 Millibar Unterdruck, je nach Baugröße plus minus 50, und dabei rund 500 Kubikmeter je Stunde bei freier Ansaugung, je nach Baugröße plus minus 100. Je näher der Betriebspunkt am Druckmaximum liegt, desto weniger Luft bleibt. Zweistufige Ausführungen mit zwei hintereinanderliegenden Laufrädern verdoppeln annähernd den Druck bei gleichem Volumenstrom.

Der Widerstand setzt sich aus Rohrlänge, Bögen, Querschnitt und dem Zustand des Filters zusammen, und nur der letzte Anteil ändert sich täglich. Steigt der Differenzdruck über dem Filtermedium, wandert der Betriebspunkt in Richtung Druckmaximum und der Volumenstrom sinkt. Aus diesem Grund hängt die Leistung einer Anlage weniger am Verdichter als an einer funktionierenden Abreinigung des gefalteten Filterelements.

Was der Betriebspunkt für den Verdichter selbst bedeutet, zeigt sich an seiner Temperatur.

Wie wird ein Seitenkanalverdichter gekühlt?

Über die geförderte Luft und über ein Lüfterrad auf der Motorwelle. Der Verdichter hat keinen Wasserkreis und keine Ölkühlung, die Verlustwärme geht an den Luftstrom und an das Gehäuse. Je stärker gedrosselt gearbeitet wird, desto weniger Luft nimmt Wärme mit und desto heißer wird das Gehäuse.

Daraus folgt die Grenze, die in jedem Datenblatt steht und im Betrieb am häufigsten überschritten wird. Nach Herstellerangabe liegt die zulässige Temperatur der Ansaugluft bei rund 40 Grad Celsius, je nach Baureihe plus minus 5, und die Gehäusetemperatur darf im Dauerlauf erheblich darüber liegen, ohne dass ein Defekt vorliegt. Heiß ist also nicht automatisch falsch, aber gedrosselt und heiß führt zu Lagerschaden.

Für den Einbau zählen deshalb die Verhältnisse am Aufstellort:

• Freier Zuluftweg: Das Lüfterrad braucht eine ungehinderte Ansaugung, kein Gehäuse mit zugesetztem Schutzgitter.
• Abstand zur Wand: Die abgestrahlte Wärme muss abziehen können, ein enger Schrank staut sie auf.
• Kein Dauerbetrieb am Anschlag: Ein vollständig geschlossener Saugquerschnitt bedeutet maximale Erwärmung bei minimaler Kühlung.
• Vakuumbegrenzung: Ein Begrenzungsventil lässt Falschluft nach, bevor der Betriebspunkt in den unzulässigen Bereich wandert.
• Abstand zu heißer Abluft: Die eigene warme Abluft darf nicht wieder angesaugt werden.

Mit der Wärme kommt der zweite Einwand, der in Werkstätten sofort auffällt.

Woran liegt das Geräusch eines Seitenkanalverdichters?

Am Strömungsgeräusch im Seitenkanal, nicht am Motorlager. Die Luft wird je Umlauf mehrfach umgelenkt, und diese Umlenkung erzeugt einen hohen, scharfen Ton, der sich von der dumpfen Charakteristik eines Ventilators deutlich unterscheidet. Nach Herstellerangabe liegen rund 75 Dezibel(A) in einem Meter Abstand an, je nach Baugröße plus minus 5.

Wirksam gedämpft wird an der Quelle und am Luftweg. Ein Ansaug- und ein Ausblasschalldämpfer senken den Pegel deutlich, weil der Ton über die Rohröffnungen austritt und nicht in erster Linie über das Gehäuse. Elastische Verbindungsstücke zwischen Verdichter und Rohr unterbrechen die Körperschallbrücke in das Gebäude. Eine Schallhaube wirkt erst dann, wenn der Kühlluftweg darin frei bleibt, sonst verschiebt sie das Geräuschproblem in ein Temperaturproblem.

Ändert sich das Geräusch im Betrieb, ist das ein Diagnosewert. Ein pfeifender Ton, der mit der Zeit höher wird, deutet auf einen steigenden Betriebsunterdruck und damit auf ein zusetzendes Filtermedium. Ein schleifendes oder mahlendes Geräusch zeigt Lager oder Laufradkontakt an.

Beide Hinweise zählen vor allem dort, wo die Maschine nicht stundenweise läuft, sondern durchgehend.

Was hält ein Seitenkanalverdichter im Dauerbetrieb aus?

Dauerlauf ist der Normalfall dieser Bauart. Weil der Motor direkt am Laufrad sitzt und keine Riemen, Keilriemenscheiben oder Schmierstellen im Luftstrom vorhanden sind, gibt es wenige Teile, die verschleißen. Die Standzeit hängt an den Lagern, an der Luftqualität und an der Temperatur am Aufstellort.

Nach Herstellerangabe liegt die Lagerstandzeit bei rund 20000 Betriebsstunden, je nach Belastung plus minus 5000, und sie fällt bei hoher Gehäusetemperatur spürbar ab. Für die Elektrik gelten die Angaben am Typenschild: Schutzart und Isolierstoffklasse stehen dort, ebenso die Stromaufnahme, die im Betrieb der beste einfache Messwert ist. Zieht der Motor dauerhaft mehr als den Nennstrom, arbeitet die Anlage außerhalb der Kennlinie.

Für häufiges Schalten ist die Bauart dagegen weniger geeignet. Jeder Start belastet Lager und Wicklung, und die Anlaufzeit ist kurz, weil das Laufrad wenig Masse hat. Wer eine Absaugung im Takt der Maschine schalten will, führt das besser über ein Ventil im Luftweg als über das Schütz am Motor. Das Wartungsintervall richtet sich nach Betriebsstunden und nicht nach dem Kalender.

Aus dieser Verschleißstruktur ergibt sich auch, welche Defekte überhaupt auftreten.

Wodurch fällt ein Seitenkanalverdichter aus?

Fast immer durch etwas, das von außen in das Laufrad kommt oder durch Wärme am Lager. Das Spaltmaß zwischen Laufrad und Gehäuse ist klein, und ein durchgerissenes Filterelement oder ein verlorener Filterschlauch schickt grobes Material genau in diesen Spalt. Danach schleift das Rad und die Fördermenge bricht ein.

Die Befunde lassen sich am Symptom auseinanderhalten:

Die Wartung besteht aus wenigen Handgriffen. Ansauggitter und Vorfilter werden gereinigt, bevor sie dicht sind, das Lüfterrad bleibt staubfrei, die elastischen Verbindungsstücke werden auf Risse gesichtet, und der Betriebsunterdruck wird mitgeschrieben, weil die Veränderung über die Wochen mehr sagt als der Einzelwert.

Die Abgrenzung zur Ventilatorbauart entscheidet sich damit nicht an der Haltbarkeit, sondern an der Aufgabe.

Wann lohnt sich ein Seitenkanalverdichter als Antrieb einer Absaugung?

Sobald der Widerstand im Luftweg hoch ist und die Luftmenge überschaubar bleibt. Lange Leitungen, kleine Querschnitte, mehrere Erfassungsstellen an einem Strang und ein Filtermedium mit Membran sind die Fälle, in denen ein Radialventilator bereits einbricht und der Verdichter noch zieht.

Typisch ist dieser Betriebspunkt an pneumatischen Fördersystemen, an Absaugungen mit vielen kleinen Erfassungsstellen und an der Entstaubung von Schüttgutbehältern, etwa bei einer Entstaubung am Silokopf mit langem Weg bis zum Filter. Ölfreie Förderung und berührungsfreies Laufrad sprechen zusätzlich für die Bauart, wo Produktreinheit zählt oder die Abluft in einen Arbeitsraum zurückgeht. Umgekehrt bleibt der Ventilator die passende Wahl, wenn Späne mitgefördert werden oder wenn der Volumenstrom einer ganzen Halle gefordert ist. Steht die Anlage in einer eingeteilten Zone, entscheiden Explosionsschutz nach ATEX und die Vorgaben der Gefahrstoffverordnung über die zulässige Ausführung, und erst danach die Kennlinie.
