Holzstaub absaugen in Schreinerei und Zimmerei

Holzstaub fällt in Schreinerei und Zimmerei in zwei völlig verschiedenen Formen an: als Span, der schwer ist und schnell zu Boden geht, und als Feinstaub, der in der Hallenluft stehen bleibt. Eine Absaugung, die nur Späne wegräumt, lässt genau den Anteil übrig, der gesundheitlich zählt. Wer Holzstaub absaugt, baut deshalb an zwei Stellen gleichzeitig: an der Erfassung direkt am Werkzeug und an der Luftführung, die den Feinstaub aus dem Raum holt.

Was unterscheidet Späne von Holzfeinstaub in der Absaugung?

Der Span ist grob, schwer und träge, der Feinstaub leicht und schwebefähig. Späne verlangen eine hohe Luftgeschwindigkeit im Rohr, damit sie nicht liegenbleiben. Feinstaub verlangt eine Erfassung nahe am Werkzeug und ein Filter, das Partikel im Mikrometerbereich zurückhält.

Hobel, Kehlmaschine und Kreissäge erzeugen vorwiegend Span. Schleifmaschine, Oberfräse, Bandsäge und jede Trockenreinigung mit dem Besen erzeugen Feinstaub. Der gefährliche Anteil ist dabei der unsichtbare: Eichen- und Buchenstaub ist als krebserzeugend eingestuft, und der alveolengängige Anteil erreicht die Lunge, nicht den Boden. Die Technische Regel für Gefahrstoffe TRGS 553 nennt für Holzstaub einen Beurteilungsmaßstab von 2 Milligramm je Kubikmeter Luft, bezogen auf die einatembare Fraktion über die Schicht.

Daraus folgt eine Doppelanforderung an jede Anlage: Transportsicherheit für den Span und Abscheideleistung für den Staub. Und beides beginnt dort, wo das Werkzeug schneidet.

Wie wird Holzstaub direkt an der Maschine erfasst?

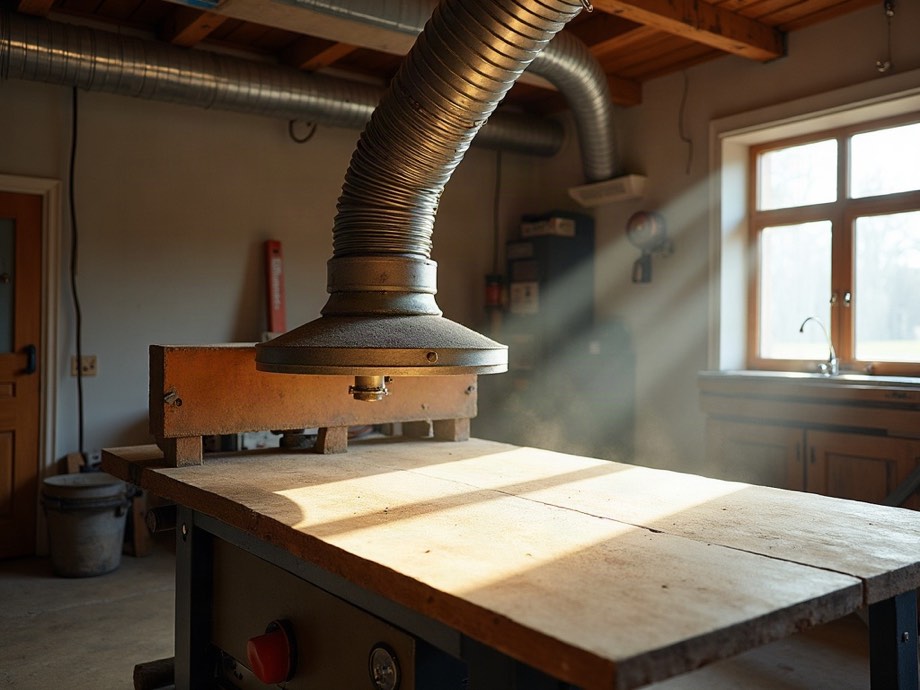

Erfasst wird im Flug, solange der Span noch die Energie des Werkzeugs trägt. Eine Erfassungshaube steht deshalb in der Wurfrichtung des Schneidwerkzeugs, nicht daneben. Je weiter die Haube vom Werkzeug abrückt, desto mehr Falschluft zieht sie, und desto weniger Staub bekommt sie zu fassen.

An der Maschine selbst entscheiden wenige Punkte über das Ergebnis:

• Lage der Haube: In der Wurfrichtung des Werkzeugs, mit möglichst kleiner Öffnungsfläche und kurzem Weg bis zum Stutzen.
• Zweiter Erfassungspunkt: Kreissäge und Formatkreissäge brauchen Absaugung am Sägeblattschutz und unter dem Tisch, weil der Staub oberhalb des Werkstücks austritt.
• Schlauchführung am Stutzen: Ein straff geführter Saugschlauch mit glatter Innenwand, nicht ein gedehnter Wellschlauch mit mehreren Schlaufen.
• Gleichzeitigkeit: Nur die Stutzen öffnen, an denen gerade gearbeitet wird, sonst verteilt sich der Volumenstrom auf alle Stränge.
• Handgeführte Maschinen: Absaugung über den Geräteadapter, nicht über einen offenen Trichter neben dem Arbeitspunkt.

Damit ist die Erfassung geklärt. Offen bleibt, was mit dem erfassten Staub im Filter passieren muss, damit er die Werkstatt nicht auf dem Umweg über die Abluft wieder erreicht.

Wofür steht die Staubklasse M bei Holzstaub?

Die Staubklasse M ist die Klasse für Holzstaub, Metallstaub und andere Stäube mit Arbeitsplatzgrenzwert. Nach der Norm DIN EN 60335-2-69 darf ein Gerät der Klasse M höchstens 0,1 Prozent des aufgenommenen Staubs wieder abgeben. Staubklasse L erlaubt den zehnfachen Wert und reicht für Holzstaub nicht.

Geprüft wird dabei nicht nur das Filtermedium, sondern das ganze Gerät samt Gehäusedichtungen, Schlauchanschluss und Behälterverschluss. Ein Sauger der Klasse M trägt deshalb zusätzlich eine Überwachung der Luftgeschwindigkeit im Schlauch, die akustisch meldet, wenn der Volumenstrom unter den Prüfwert fällt. Fällt diese Warnung im Betrieb ständig an, liegt das meist am Schlauchquerschnitt oder am zugesetzten Filter, nicht an der Elektronik. Wo die Klassen auseinandergehen und was im Prüfverfahren tatsächlich gemessen wird, steht in der Gegenüberstellung der drei Prüfklassen für Staubsauger.

Für die Entsorgung gilt die Klasse ebenso. Der Behälter wird staubfrei entleert, bei Eichen- und Buchenstaub über einen Entsorgungssack mit Verschluss, nicht durch Ausschütten. Welche Klasse das Gerät trägt, ist am Typenschild ablesbar und nicht am Preis.

Neben der Klasse entscheidet die Luftmenge darüber, ob der Staub überhaupt bis zum Filter kommt.

Wie viel Absaugleistung braucht eine Holzbearbeitungsmaschine?

Maßgebend ist die Luftgeschwindigkeit im Rohr, aus der sich der Volumenstrom je Stutzen ergibt. Für spanführende Leitungen gilt als Auslegungswert rund 20 Meter je Sekunde, je nach Spangröße plus minus 2. Für reine Feinstaubleitungen genügt etwa die Hälfte, weil der Staub nicht absetzt.

Aus Stutzendurchmesser und Geschwindigkeit folgt der Bedarf je Maschine. Die Rechnung ist einfacher als die Faustwerte vieler Datenblätter:

Hat eine Maschine mehrere Stutzen, addieren sich die Werte. Eine Formatkreissäge mit Untertischabsaugung und Blattschutz liegt damit schnell über dem, was ein Entstauber mit einem einzelnen Anschluss liefert. Die Angabe auf dem Typenschild nennt dabei den Volumenstrom bei freier Ansaugung, nicht den Wert an einer zehn Meter langen Leitung mit Bögen. Der nutzbare Volumenstrom liegt immer unter dem Katalogwert, und wie weit, entscheidet die Rohrführung.

Woran scheitert die Rohrführung in der Werkstatt?

An Widerstand, der sich aus vielen kleinen Fehlern summiert. Jeder enge Bogen, jede Querschnittsverengung und jeder gedehnte Wellschlauch kostet Druck, und am Ende der Leitung fehlt die Luftgeschwindigkeit, die den Span in Bewegung hält. Der Strang setzt sich dann von innen zu.

Die Regeln dafür sind in jedem Betrieb dieselben. Bögen werden mit großem Radius gelegt, Abzweige im spitzen Winkel in Strömungsrichtung angeschlossen und nicht im rechten Winkel. Der Querschnitt verjüngt sich zur Maschine hin, nie umgekehrt, damit die Geschwindigkeit nach außen zunimmt. Waagerechte Strecken bleiben kurz, weil sich dort Material ablegt, sobald der Volumenstrom einbricht. Jeder Strang bekommt eine Absperrklappe, damit der Volumenstrom dort ankommt, wo gearbeitet wird.

Rohre aus Stahlblech werden durchgehend verbunden und geerdet. Kunststoffrohr ohne Erdungsdraht lädt sich im Spanstrom elektrostatisch auf, und diese Ladung ist in einer Holzwerkstatt keine Nebensache.

Warum gilt Holzstaub als brennbar und explosionsfähig?

Weil fein verteiltes Holz in Luft eine zündfähige Mischung bildet. Entscheidend ist die Korngröße: Staub unterhalb von etwa 0,5 Millimeter Korn gilt als explosionsfähig, und abgelagerte Schichten können bereits ab einer Schichtdicke im Millimeterbereich aufgewirbelt und gezündet werden.

Zündquellen sind in der Holzbearbeitung vorhanden. Eine mitgerissene Schraube am Sägeblatt erzeugt Funken, ein heißgelaufenes Lager im Ventilator genauso, und elektrostatische Aufladung im Rohr liefert die Entladung ohne jedes mechanische Ereignis. Aus diesem Grund greifen bei fest eingebauten Anlagen die Anforderungen des Explosionsschutzes nach ATEX mit Zoneneinteilung, antistatischem Filtermedium, durchgehender Erdung und je nach Zone einer Druckentlastung am Filtergehäuse.

In der Praxis zählen dabei die einfachen Dinge. Staubschichten auf Leuchten, Motoren und Trägern werden abgesaugt und nicht abgeblasen, weil Abblasen die Wolke erst erzeugt. Der Spänebehälter steht nicht neben der Heizung. Nach Arbeiten mit offener Flamme oder Trennschleifer bleibt eine Brandwache, weil Holzstaub stundenlang schwelen kann, bevor er auffällt.

Diese Anforderungen gelten verschärft, sobald die gefilterte Luft nicht ins Freie geht, sondern in die Halle zurück.

Wann darf Reinluft in die Halle zurückgeführt werden?

Nur mit einem Gerät, das für die Rückführung geprüft ist und den geforderten Reststaubgehalt einhält. Für Holzstaub ist das der Prüfgrundsatz der gewerblichen Prüfstellen für staubtechnisch geprüfte Geräte, nachgewiesen über ein Prüfzeichen auf dem Typenschild. Der Reststaubgehalt liegt dabei bei 0,1 Milligramm je Kubikmeter.

Die Rückführung ist in kalten Monaten der Grund, warum überhaupt gefiltert und nicht ins Freie gefördert wird: Abluft nach außen bedeutet, dass die gleiche Luftmenge nachgeheizt werden muss. Ohne geprüftes Gerät bleibt nur die Abluftführung ins Freie oder eine Anlage mit zweiter Filterstufe und nachgewiesener Abscheidung. Ein nachträglich eingebauter Feinfilter in ein nicht geprüftes Gehäuse ersetzt den Nachweis nicht, weil die Dichtheit des Gehäuses mitgeprüft wird und nicht allein das Medium.

Für Eichen- und Buchenstaub gelten zusätzlich die Regeln für krebserzeugende Stoffe. Die Gefahrstoffverordnung verlangt dort die Minimierung der Exposition, was in der Beurteilung eine Rückführung nur mit geprüfter Technik und dokumentierter Wartung zulässt. Das Wartungsintervall für Filter und Dichtungen gehört deshalb in denselben Nachweis wie die Prüfung selbst.

Wann lohnt sich eine feste Absauganlage statt mobiler Entstauber?

Sobald mehr als zwei stationäre Maschinen regelmäßig laufen oder eine einzelne Maschine mehr Volumenstrom verlangt, als ein Einzelgerät liefert. Der mobile Entstauber bleibt sinnvoll für handgeführte Maschinen, für Montage außerhalb der Werkstatt und als Ergänzung an Arbeitsplätzen ohne Rohranschluss.

Die Entscheidung läuft über die Gleichzeitigkeit und über den Rohrweg. Werden mehrere Maschinen von einer Person bedient, muss die Anlage nur den größten Einzelstutzen tragen, und ein Entstauber mit passender Leistung reicht oft weiter als erwartet. Arbeiten mehrere Personen parallel, addiert sich der Bedarf, und ein Ventilator mit Rohrnetz und Absperrklappen ist der tragfähigere Weg. Für den Bereich der mobilen Geräte und ihre Kennwerte am Typenschild ist die Auswahl eines Industriesaugers für den Betrieb der passende Einstieg. Wer Platz, Bauhöhe und Aufstellort der Filtereinheit nicht sicher klären kann, prüft vor allem die Zoneneinteilung, weil sie den Aufstellort stärker einschränkt als die Technik selbst.
